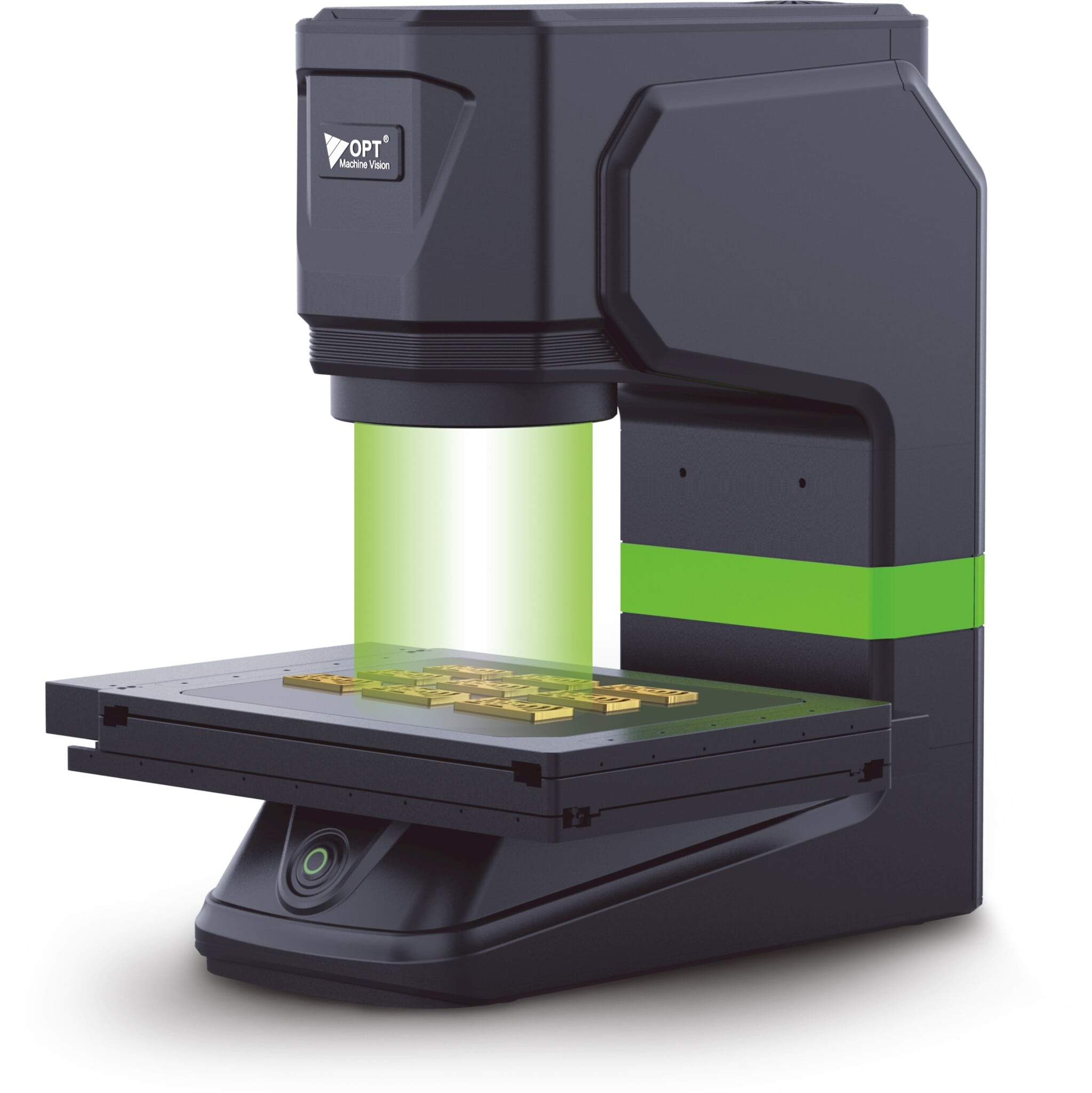

OPT　ワンクリック測定器　OPT-SmartFlash-3020

¥4,070,000 税込

残り1点

この商品は送料無料です。

◆特長
ミクロンレベルの精度を維持する高い測定精度。
測定位置を自動的に合わせ、オペレーターのスキルレベルに左右されず、ワンクリックで製品の測定を完了します。
プログラミングは不要です。CAD ファイルをインポートするだけで測定プログラムを生成し、製品の測定を完了できます。
マルチアングル光源とローアングル光源の組み合わせにより、製品の表面特徴を直感的に反映し、鮮明な画像を生成します。
デュアルテレセントリックレンズと歪み補正アルゴリズムにより、歪みが測定精度に与える影響を最小限に抑えます。
完全なアルミニウム合金構造で、高精度クロスローラーガイドとリニアモーターを備え、高い安定性、精度、速度を実現します。
サブピクセル処理、特殊なエッジ処理、バリフィルタリングなどのさまざまなアルゴリズムにより、測定精度が保証されます。
シンプルで直感的なインターフェース、強力な機能、簡単な操作を備えた完全に自社開発された測定システムです。
並列測定 - すべてのフィーチャを同時に測定することで、測定時間が大幅に短縮され、検査効率が大幅に向上します。
複数のレポート形式とデータのアップロードをサポートする、広範なデータ処理機能。
高速なデータ交換と他の機器とのシームレスな連携を実現する、主流の産業用 PLC 通信プロトコルをサポートします。
◆仕様
モデルスマートフラッシュ-3020
イメージングコンポーネント 20MP通信
受光レンズダブルテレセントリックレンズ
レンズ視野（広視野角） 82×55mm
レンズ視野（高精度） 30×20mm
照明システム（透過光）テレセントリック平行光源（緑）
照明システム（反射光） 4チャンネルのマルチアングル拡散照明（オプションで緑）
XY軸移動範囲 235×135mm
Z1、Z2軸移動範囲 72mm
測定範囲（広視野角） 315×190mm
測定範囲（高精度） 265×155mm
繰り返し精度（作業台を動かさずに広い視野モード）広視野モード：±1μm
繰り返し精度（作業台を動かさずに高精度モード）高精度モード：±0.5μm
繰り返し精度（ワークテーブル移動-広視野角モード）広視野モード：±2μm
繰り返し精度（ワークテーブル移動-高精度モード）高精度モード：±1.5μm
測定精度±2σ（スティッチングなし *1-広視野モード）広視野モード：±3μm
測定精度±2σ（スティッチングなし*1-高精度モード）高精度モード：±2μm
測定精度±2σ（スティッチング*2-広視野角モード時）広視野モード:±(5+0.02L)μm
測定精度±2σ（スティッチング*2高精度モード時）高精度モード:±(3+0.02L)μm
作業台の最大積載量 3kg
作動距離 145mm
電力システム 110-240V 50-60Hz 電力350W
動作環境温度25±10℃、湿度20%-80%RH（結露なし）
◆高精度:
自社開発の先進的な光源、優れた画像システム、高精度のモーション制御プラットフォーム、
自社開発の歪み補正アルゴリズム、サブピクセル抽出アルゴリズム、エッジ抽出アルゴリズム
、人為的エラーを減らすためのオートフォーカス。
◆高効率
。製品寸法の一括測定。異なる製品を同時に測定可能
。100種類以上の製品と300種類以上の部品を同時に測定可能。
寸法測定レポートを自動生成。
◆簡単な操作。
製品をどこにでも置いて、ワンクリックでサイズ測定を完了します。
包括的な測定ツール、サイズ出力ツール、
CAD プログラム変換、および複数のデータ出力形式。
