OPT インライン測定器 OPT-SmartAxis-100
¥1,650,000 税込
残り1点
この商品は送料無料です。
製品の特長:
◆ミクロンレベルで維持される高い測定精度。
◆高速搬送されるワークピースでも、超高速露光時間、センサートリガー、同期取得、鮮明な画像測定。
◆超ワイド被写界深度と超低歪み。製品の位置がずれてもエッジの輪郭は鮮明に保たれます。
◆光学系の設計により平行光のみを受信し、外部光源の干渉を排除。光軸アライメントの可視化により高精度測定が保証されます。
◆プログラミングは不要。CAD 図面をインポートするだけで測定プログラムを生成し、製品測定を完了できます。
◆サブピクセル処理、特殊エッジ処理、バリフィルタリングなどの複数のアルゴリズムにより、測定精度が保証されます。
◆完全に独自に開発された測定システムで、シンプルなインターフェイス、強力な機能、簡単な操作、高い学習曲線を備えています。
◆豊富なデータ処理機能で、さまざまなレポート出力とデータアップロードがサポートされています。
◆主流の PLC 通信プロトコルをサポートし、他のデバイスとの迅速なデータ相互作用と共同作業を可能にします。
仕様

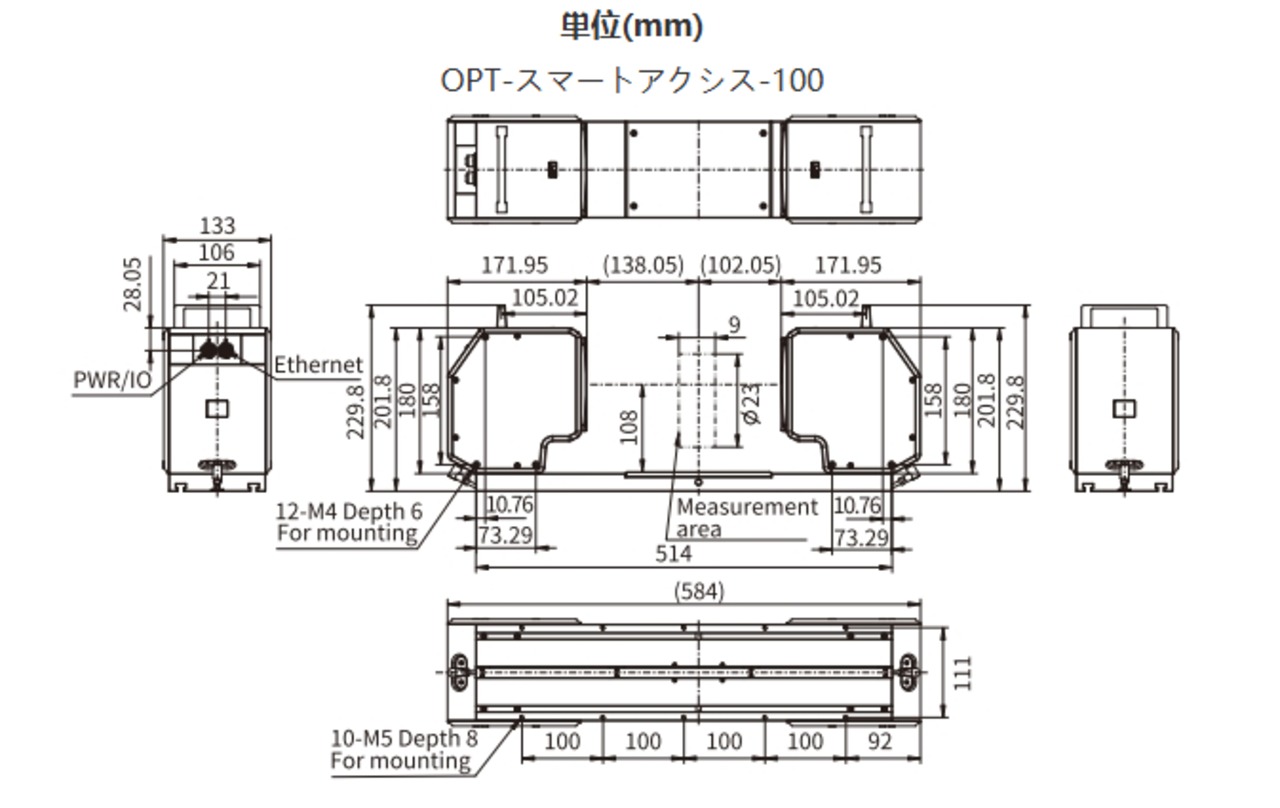

モデル OPT-SmartAxis-100
照明システム テレセントリック平行光源（緑）
測定範囲視野（最大測定面積） 80x76mm
測定範囲視野（高精度測定領域） 50x48mm
測定範囲被写界深度（最大測定領域） 30mm
測定範囲被写界深度（高精度測定領域） 15mm
再現精度 ±1.5μm
測定精度（最大測定エリア） ±3μm
測定精度（高精度測定エリア） ±2μm
職場環境 0～40℃、20～80%RH（結露なし）
ケース保護レベル IP64
電力システム 100-240V、50-60Hz、240W
送信機と受信機の間隔 240mm
重量（ランチャー） 約4825g
重量（受信機） 約4480g
重量（ベース） 約3300g
-
